近些年，我國生產制造智能化改造升級的需求日益凸顯。工業機器人因其高精度、高承載能力、高可靠性等特點，被廣泛應用到個領域的生產制造中。現代工業機器人的方向發展趨于輕型化，機器人軸承就要求與其配套的軸承具有更加輕便的結構。由于軸承要在有限的安裝空間內滿足工業機器人主機對軸承承載能力、精度、剛度和摩擦力矩的怍能要求，選用標準的通用軸承很難滿足這種要求，而四點接觸球軸承追求外形極限尺寸，具有重量輕、體枳小、精度高、壽命長等優良性能，能夠很好地解決這一問題。
  

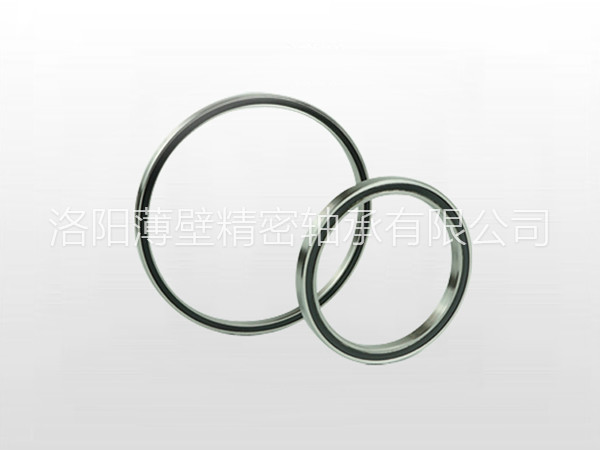

  工業機器人專用四點接觸球等截面薄壁軸承通常有帶密封圈和不帶密封圈的結構形式。 其主要由內圈、外圈、保持架、鋼球或非接觸式密封圈組成。內、外圈均為整體結構，鋼球與內、外圈溝道呈四點接觸，保持架為冠形插入式結構。適合安裝在工業機器人的腕部、肘部等關節部位。

  一、薄壁密封四點接觸球軸承特點

  
  1、外徑與內徑之比較小，滾動體直徑小，數量多，與相同內徑的標準軸承相比，其重量約為標準軸承的5% ，橫截面積約為標準軸承的20%。
  
  2、定截面軸承：薄壁四點接觸球軸承系列，軸承橫截面尺寸相同，不隨內外徑的變化而改變。
  
  3、能承受徑向載荷、雙向推力載荷和傾覆力矩，相當于兩套背對背安裝的角接觸球軸承，但其寬度只相當于一套角接觸球軸承的寬度。

  三、薄壁四點接觸球軸承主參數優化設計

  
  軸承主參數的確定是設計過程中的重要環節，薄壁四點接觸球軸承主參數（鋼球直徑、鋼球數量、球組節圓直徑）的選取，應在保證軸承使用性能如剛性、小摩擦力矩等要求的前提下，使軸承的壽命長。工業機器人軸承主要失效形式是接觸疲勞失效或精度喪失，因此，四點接觸球薄壁軸承仍以長接觸疲勞壽命，也就是額定動載荷為設計日標函數。根據軸承設計目標函數和約束條件，采用網格法，通過計算機優化程序，完成軸承主參數:鋼球直徑、球數和球組節圓直徑的確定。
  

  根據薄壁軸承在機器人中的使用狀況和長壽命、高剛性、低摩擦的使用要求，在設計中不僅要考慮盡可能大的額定動載荷，同時針對薄壁軸承橫截面較小的特點，要精心選擇每個結構參數的值，以改善軸承零件接觸應力分布，達到有利于潤滑油膜形成的接觸狀態，從而提高軸承的使用壽命。
